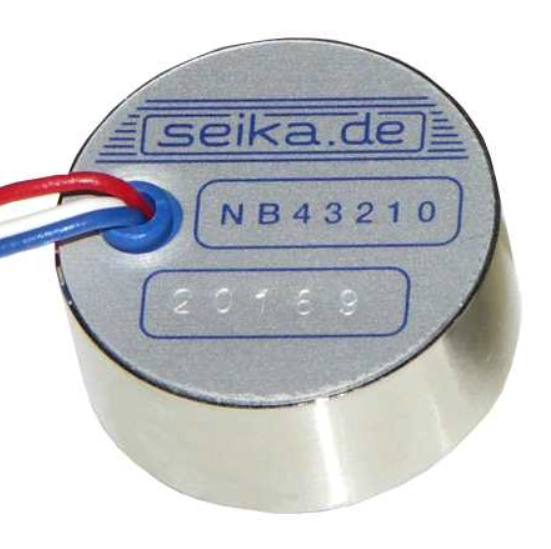

德国Seika的NB3传感器 高分辨率模拟输出

德国Seika的NB3传感器 高分辨率模拟输出

一、核心技术参数

1. 测量性能

• 量程范围：±10° 倾角测量，覆盖精密调平、姿态监测等场景。

• 精度指标：线性度≤0.2% FS，分辨率达 0.001°，确保高稳定性输出。

• 温度特性：内置电子补偿电路，工作温度范围 - 40°C 至 + 85°C（可选 125°C 扩展型），零点温漂≤±0.025mV/K，灵敏度温漂≤+0.01%/K。

2. 信号输出

• 模拟电压：标准 0-5V 归一化输出，中心电压 2.5±0.1V，直接适配 PLC 或数据采集系统。

• PWM 选项：可选脉宽调制输出，支持频率与占空比调节（需定制）。

• 抗干扰设计：差分信号处理技术有效抑制电磁干扰（EMI）和射频干扰（RFI）。

3. 机械结构

• 防护等级：IP65 密封设计，防尘防水，适合工业环境。

• 尺寸重量：紧凑型塑料外壳（直径约 30mm× 高度 25mm），重量仅 25g，便于集成安装。

• 安装方式：M4 螺纹孔及 3 针 M8 连接器，支持平面或曲面快速固定。

4. 电气特性

• 供电要求：直流 3-6V 宽电压输入，典型功耗≤1mA，适合电池供电场景。

• 过载保护：具备反极性保护和过压防护，机械抗过载能力达 5000g（测量方向）。

二、技术优势与创新

1. 测量原理

   采用电容弹簧质量系统与气体动态阻尼技术，通过介电液体位移测量倾角，无机械磨损，寿命超过 10 万小时。输出信号与重力加速度无关，可在不同重力环境下保持精度（如月球表面）。
2. 动态响应

   带宽达 10Hz，响应时间约 0.3 秒（可选更短时间），适用于捕捉快速变化的倾斜运动。
3. 长期稳定性

   年漂移量≤0.05°，减少定期校准需求；零位可 360° 机械微调，适应复杂安装角度。

三、典型应用场景

1. 工业自动化

• 机械臂姿态校准、生产线平台调平。

• 机器人关节角度监测、AGV 导航系统。

2. 运输与车辆

• 车辆悬挂系统监测、起重机倾斜预警。

• 铁路轨道平顺性检测、无人机飞行稳定控制。

3. 精密仪器

• 医疗设备（如调平）、光学平台稳定控制。

• 地震监测设备、天文望远镜姿态调整。

4. 科学研究

• 实验室设备倾斜补偿、材料力学测试。

• 建筑结构健康监测、桥梁形变检测。

四、选型与配置建议

• 输出类型：默认模拟电压（0-5V），需 PWM 输出时需在订单中注明。

• 温度范围：标准型 - 40°C 至 + 85°C，高温环境（如发动机舱）可选 125°C 扩展型。

• 电气连接：标配 18cm 绞线，可选 0.5m 屏蔽电缆或特氟龙绝缘线（高温用）。

• 信号调理：长距离传输时建议搭配 Seika SB1I 传感器盒，将模拟信号转换为 4-20mA 电流输出。

五、可靠性与认证

• 材料工艺：PBT 塑料外壳与不锈钢部件结合，抗腐蚀、耐振动（5g，5-500Hz）。

• 电磁兼容性：符合 EN 61000-6-2 工业环境标准，适用于强电磁干扰场景。

• 质量体系：通过 ISO 9001:2015 认证，生产过程严格遵循德国工业标准（DIN）。
